壁进行精细探测，这种采用两种设备同时开打“组合拳”的方式，不仅可以互相验证两种设备检测的准确性，同时也可以利用两种设备的独特功能，获得比单一设备更精准的探测效果。

  ZTR-7.2 矿用地质雷达检测仪结果：

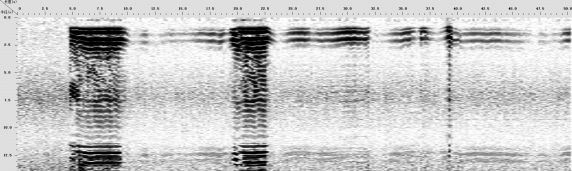

  1号孔探测结果图：

  分析：检测钻孔深度为50.4米，在4.5米处存在异常，疑似套管与地层分界处；10米~19米处信号微弱，该地层疑似含水较高，对信号吸收较大；23米~32米处信号微弱，此处对信号吸收较大，该地层疑似含水较高；32米~34米处信号缺失，疑似该处存在局部破碎；34米~50.4米处信号微弱，该地层疑似含水较高，对信号吸收较大。

CXK12(A)矿用钻孔成像仪结果

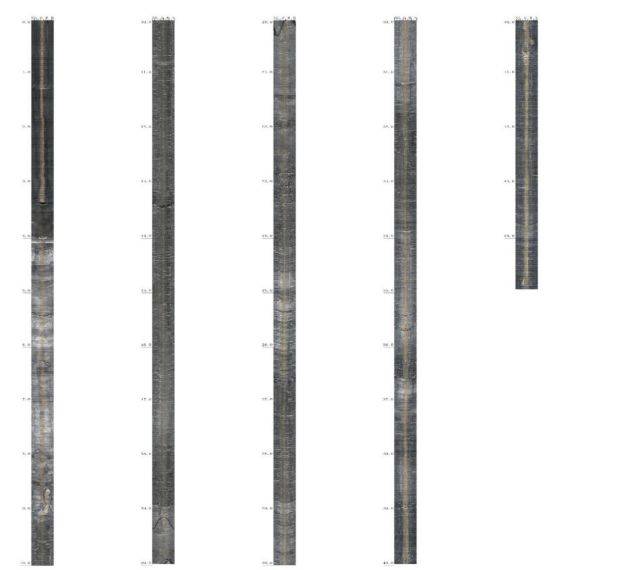

1号孔探测结果图：

结果分析：套管长度为4.1米，与雷达信号基本相符；岩石在9.2至19米处，孔内含水，孔内成像颜色加深，雷达信号变弱，两者基本相符；20米处有一裂隙，往外渗水，雷达信号变弱，两者基本相符；35．6米处出现裂隙，可能从裂隙中渗水，孔内颜色加深雷达信号变弱，两者基本相符。

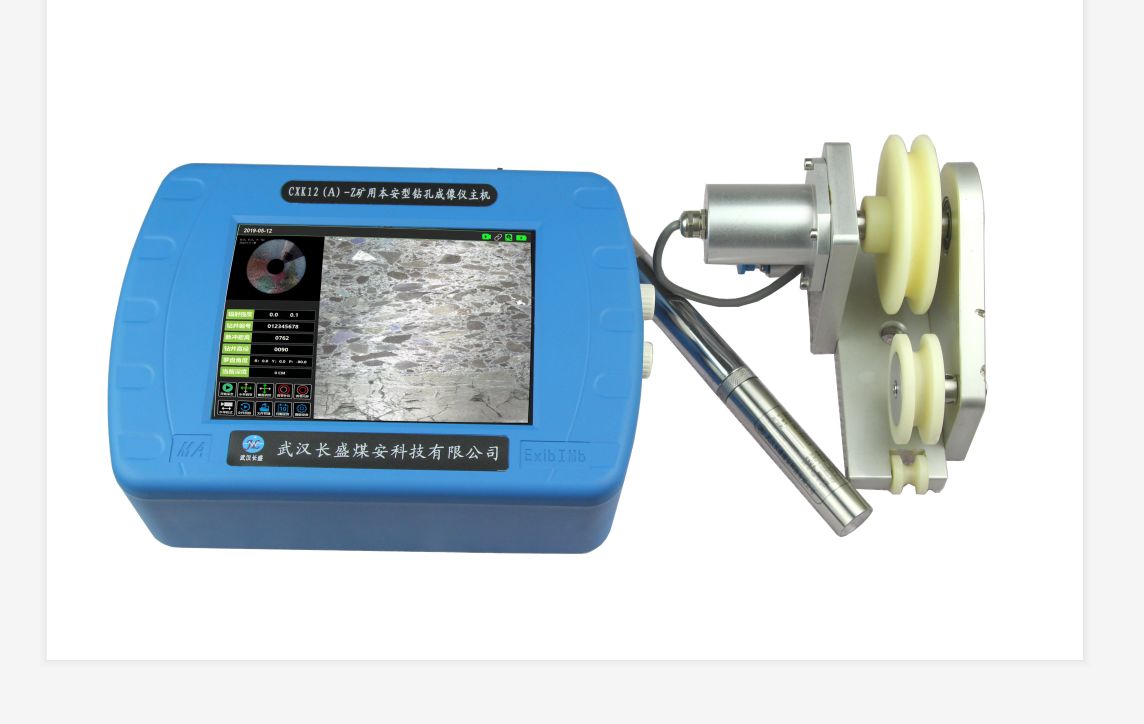

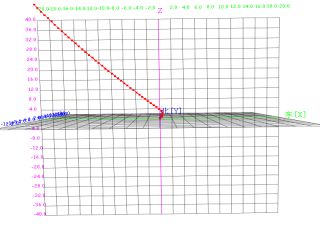

CXK12（A）矿用本安型钻孔成像仪是全新打造袖珍型电视成像仪，采用700线近180°全景摄像、成像仪技术；图像高保真，探头内置高精三维罗盘，可以量测任意全方位倾角的钻孔结构产状角度；实现视频录像、拼图成像等多功能为一体的成像仪。

可用于观测：

1）矿体矿脉厚度、倾向和倾角；

2）地层岩性和岩体结构构造等；

3）观测和定量分析煤层等矿体走向、厚度、倾向、倾角， 层内夹矸及与顶板岩层的离层裂缝程度等；

4）断层裂隙产状及发育情况；

5）含水断层、溶沟溶洞、岩层水流向等。

6) 煤矿顶板地质构造、煤层赋存、工作面前方断层构造、上覆岩层导水裂隙带等的探测。

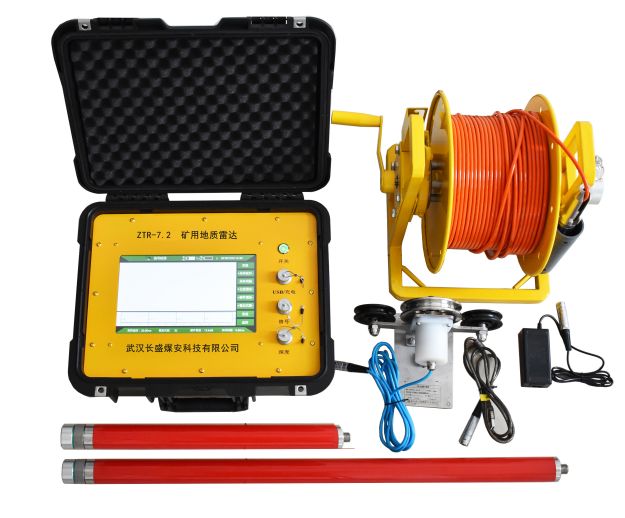

ZTR-7.2 矿用地质雷达检测仪作为工程物探检测的一项新技术，具有连续、无损、高效和高精度等优点。钻孔雷达由一体化主机、天线及配套软件等部分组成，根据电磁波在有耗介质中的传播特性，钻孔雷达以宽频带短脉冲的形式向介质内发射高频电磁波(几MHz-几GHz)，当其遇到不均匀体(界面)时会反射部分电磁波，其反射系数由介质的相对介电常数决定，通过对雷达主机所接收的反射信号进行处理和图像解译，达到识别隐蔽目标物的目的。

钻孔雷达作为一种井中物探，它向地层发射高频电磁波，利用电磁波在地层中的传播特性来获取地层信息，从而解释地下构造，它具有较高的分辨率和较大的探测范围。

探测灵敏度：

    式中：R为探测灵敏度，ε1ε2为围岩和有害体的介电常数。两侧介质的介电常数差异越大，探测效果越好。

 一般围岩的介电常数为2~5，水的介电常数为80；因此，雷达对水很敏感，可以很好地探测钻孔周围是否存在有害水体。

ZTR-7.2 矿用地质雷达检测仪功能：探测钻孔周围半径0~20米内周围围岩是否存在水害地质体。是钻孔中进行物探探测，相当于减小了物探工作的深度，并且免除了巷道地形、地物、锚杆锚网等干扰因素的影响，可以避免水害地质体近在咫尺,而与钻孔失之交臂带来的风险，可准确探测水害地质体与钻孔之间的距离及规模；是解决煤矿掘进探测水害问题的好方法和仪器。
