仪器简介

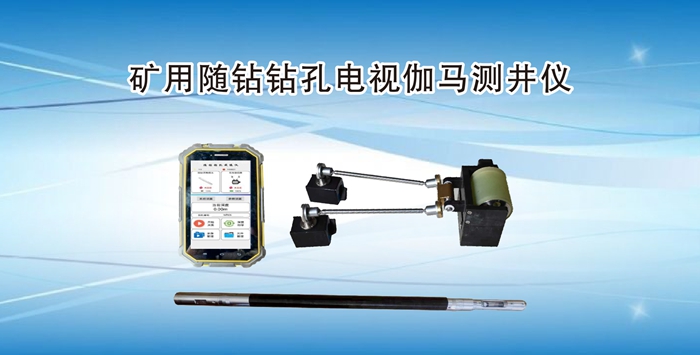

      矿用随钻钻孔电视伽马测井仪是全新打造的多功能高集成的综合型钻孔电视成像仪，采用2000万像素全景摄像、成像技术，图像高保真。探头内置高精三维罗盘，可以量测任意全方位倾角的钻孔结构产状角度；实现视频录像、拼图成像、钻孔轨迹测量、γ射线、红外测温等多功能为一体的成像仪。剖面同步提取，图像清晰逼真，深度自动准确校准，可对多种观测孔全方位、全柱面视频录制、轨迹及成像（垂直孔/水平孔/斜孔/俯、仰角孔）、自然伽马测井曲线辅助划分岩性。

仪器用途

1.对钻孔进行全孔壁成像、录像、测量钻孔三维空间轨迹；

2.观测断层裂隙产状及发育情况；

3.观测含水断层、溶沟溶洞、含水层出水口位置、导水裂隙带等的探测；

4.观测和定量分析岩层等矿体走向、厚度、倾向、倾角，层内夹矸及与顶板岩层的离层裂缝程度等；

5.从成像平面图上量测地层或各种构造的厚度、宽度、走向、倾向和倾角，并进行裂隙分布统计等；

6.区分矿体、岩体、夹矸、土层等各种地质结构体；

应用效果

本矿用探矿用随钻钻孔电视伽马测井仪在工程现场成功应用，实现超100米钻进过程随钻光学探测。

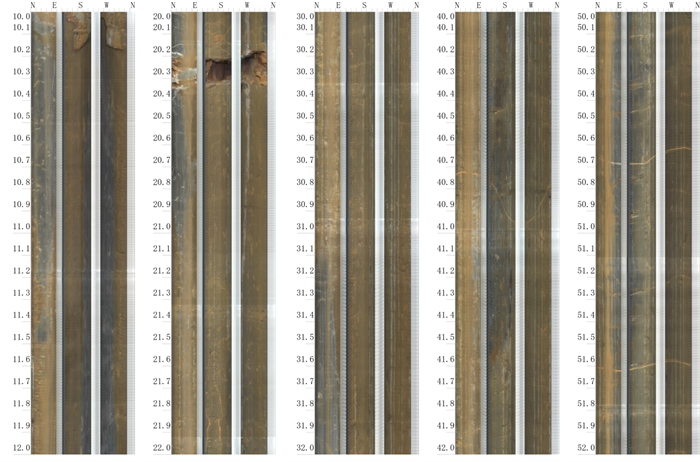

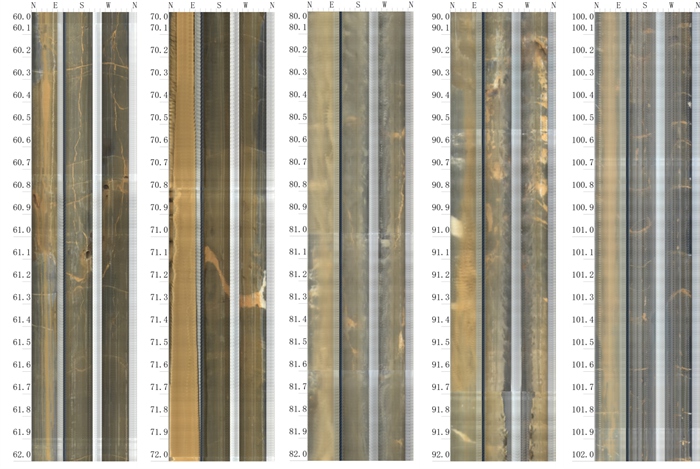

随钻钻孔电视超100m探测结果图
